KP106SPA

Yalıtımsız, Kademeli Aktif Güç Faktörü Düzeltme LED Sürücü Kontrol Cihazı

KP106SPA, son derece entegre bir sabit akım LED kontrol cihazıdır; çip, yüksek güç faktörü, düşük harmonik bozulma ve yüksek verimlilik gereksinimlerini karşılamak için aktif güç faktörü düzeltme kontrol teknolojisini kullanırken, yarı rezonanslı bir çalışma modunu benimser.

KP106SPA, yüksek voltajlı başlatma ve yüksek voltajlı güç kaynağı devrelerini entegre ederek sistem tasarımını ve üretim maliyetlerini basitleştirir. Çip, tüm döngü endüktans akımını örnekleyerek ultra yüksek hassasiyetli sabit akım çıkışı elde edebilir ve çıkış hattı voltajı ve yük ayarlama oranı mükemmeldir.

KP106SPA, sistemin emniyetli ve güvenilir şekilde çalışmasını sağlamak için aşağıdakiler gibi eksiksiz koruma fonksiyonlarını entegre eder: VDD düşük gerilim koruma fonksiyonu (UVLO), çevrim akımı limiti (OCP), aşırı ısınma koruması (OTP), çıkış aşırı gerilim koruması (OVP), LED açık ve kısa devre devre koruması.

Ana özellik

• Aktif güç faktörü düzeltme teknolojisi

• Tam voltaj güç faktörü >0,9

• Entegre yüksek gerilim başlatma ve besleme devreleri

• Yarı rezonans modunda yüksek verimlilik

• ±%3 sabit akım doğruluğu

• Ultra düşük çalışma akımı

• Mükemmel hat voltajı ve yük ayarı

• Dahili koruma fonksiyonları:

• Çıkış Aşırı Gerilim koruması (OVP)

• Döngü Akım Sınırı (OCP)

• Ön kapatma (LEB)

• LED açık ve kısa devre koruması

• Aşırı ısınma koruması (OTP)

• Kapsülleme tipi SOP-8

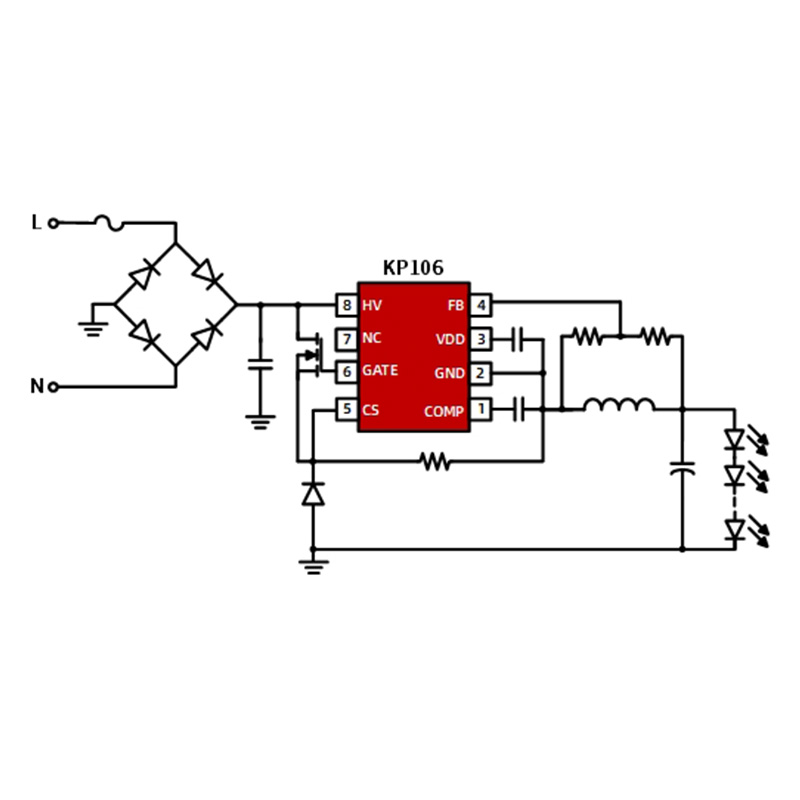

Sıradan uygulama

• LED aydınlatma
