KP1325LGA

İzole, Tek Kademeli Aktif Güç Faktörü Düzeltme LED Sürücü Kontrol Cihazı

KP1325LGA son derece entegre bir sabit akım LED güç kontrol cihazıdır, çip birincil geri besleme yarı rezonans modunu benimser ve aktif güç faktörü düzeltme kontrol teknolojisi, yüksek güç faktörü, düşük harmonik bozulma ve yüksek verimliliğin performans gereksinimlerini karşılayabilir.

KP1325LGA, yüksek hassasiyetli endüktans akım örnekleme teknolojisini ve yüksek hassasiyetli akım karşılaştırıcı referans eşik voltajını entegre eder ve iyi sabit akım çıkış özelliklerine sahip kablolu voltaj kompanzasyonu ve yük voltajı kompanzasyon teknolojisini entegre eder.

KP1325LGA, sistemin emniyetli ve güvenilir şekilde çalışmasını sağlamak için aşağıdakiler gibi eksiksiz koruma fonksiyonlarıyla entegre edilmiştir: VDD düşük gerilim koruma fonksiyonu (UVLO), çevrim akımı limiti (OCP), anormal aşırı akım koruması (AOCP), aşırı ısınma koruması (OTP), çıkış aşırı voltajı koruma (OVP), LED açık ve kısa devre koruması.

Ana özellik

• Düşük maliyetli birincil yan kontrol şeması, yüksek sistem verimliliği

• Tam basınç aralığı PF > 0,95, THD < %10

• Kademeli harmonikler IEC61000-3-2 standardını karşılar

• Yarı rezonans çalışma modu, yüksek verimlilik ve mükemmel EMI performansı

• Entegre hat voltajı ayar oranı telafisi ve yük ayar oranı telafisi

• Dahili yazılım önyüklemesi

• Paket: SOT23-6

• Yerleşik tam koruma fonksiyonları:

• LED açık ve kısa devre koruması

• VDD kelepçesi

• Aşırı Sıcaklık Koruması (OTP)

• Döngü Akımı Koruması (OCP)

• Anormal Aşırı Akım Koruması (AOCP)

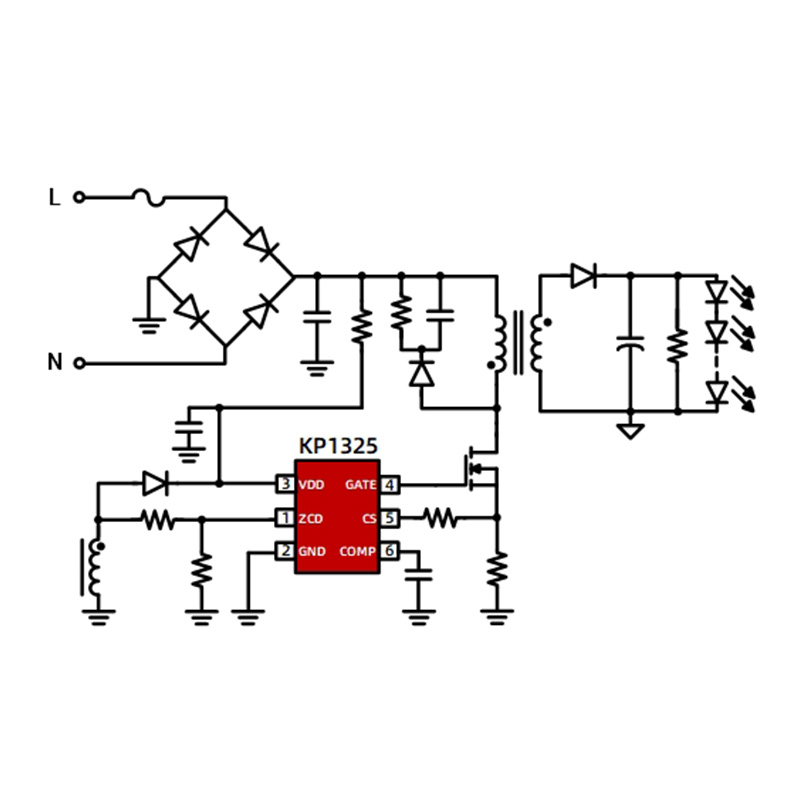

Sıradan uygulama

• LED panel ışıkları, tavan aydınlatmaları, sokak lambaları

• AC/DC izoleli LED sürücü gücü
