KP126XFCSPA

APFC Buck LED Güç Anahtarı

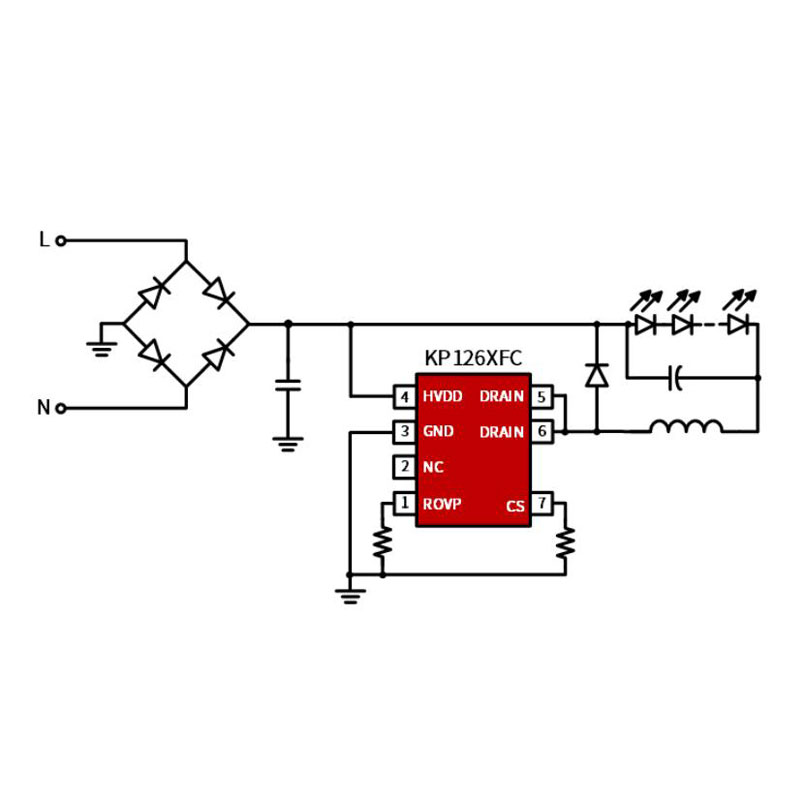

KP126XFCSPA, son derece entegre Sabit Akımlı LED güç anahtarı ailesidir. IC, yüksek PF, düşük THD ve yüksek verimlilik için aktif PFC kontrolü ile Yarı Rezonant (QR) Buck topolojisini kullanır.

KP126XFCSPA, dahili manyetiklik giderme algılama devresini ve yüksek gerilim başlatmalı 500V güç MOSFET'ini entegre eder; bu, güç kaynağı ve manyetikliği giderme için yardımcı sargıyı ortadan kaldırır ve sistemin tasarım ve üretim maliyetini basitleştirir. IC, mükemmel hat ve yük düzenlemesi ile yüksek hassasiyetli CC kontrolü elde etmek için doğru akım algılamayı, kapalı döngü sabit akım kontrolünü benimser.

KP126XFCSPA, Döngüsel Akım Sınırlama (OCP), Termal Geri Katlama (OTP), Çıkış Aşırı Gerilim Koruması (OVP), LED Açık/Kısa Koruma vb. fonksiyonlarını ve korumalarını entegre eder.

Özellikler

•  Aktif Güç Faktörü Düzeltmesi

•  Yüksek PF Değeri >0,9

•  Yerleşik Güç Kaynağı Devresi

•  Dahili 500V Güç MOSFET'i

•  VDD Yok, COMP Kapasitör Tasarımı

•  Yüksek Verimlilik için QR Çalışma Modu

•  Yüksek Çıkış Akımı Doğruluğu<±%3

•  Ultra Düşük Çalışma Akımı

•  İyi Hat ve Yük Düzenlemesi

•  Yerleşik Korumalar:

•  Programlanabilir Çıkış Aşırı Gerilim Koruması (OVP)

•  Döngü Döngü Akım Sınırı (OCP)

•  Ön Kenar Körleme (LEB)

•  LED Açık ve Kısa Devre Koruması

•  Termal Geri Katlama (OTP)

•  Paket SOP-7 ile Mevcuttur

Uygulamalar

•  LED Sürücüsü
