AS1631

Yarım köprü Resonant LLC kontrol çipi

AS1631, yarım köprü LLC rezonans dönüştürücüyü temel alan bir rezonans anahtarlama güç kontrol cihazıdır. Çip, hızlı başlatma ve ultra düşük bekleme gereksinimlerini karşılamak için yüksek voltajlı başlatma, AC elektrik kesintisi algılama ve X kapasitör boşaltma işlevlerini entegre eder. AS1631, doğrudan %50 görev döngüsüne sahip tamamlayıcı bir sürücü çıkışı sağlamak için yarım köprü sürücüyü entegre eder. Çip, maksimum çalışma frekansı 350kHz olan yerleşik, yüksek hassasiyetli bir VCO osilatörüne sahiptir. Çip, sistem verimliliğini artıran güç anahtarı tüpünün sıfır voltajını (ZVS) sağlamak için uyarlanabilir ölü bölge kontrolü işlevini entegre eder. Aynı zamanda, köprü kolunun düz geçişini ve sert anahtarı önlemek için kapasitif bölge koruma işlevi entegre edilmiştir, bu da sistemin güvenilirliğini artırır.

Ek olarak çip, harici bir sinyalle düşük bekleme moduna getirilerek sistemin bekleme kaybını azaltır. AS1631, aşağıdakiler dahil koruma özellikleriyle tamamen entegredir: VDD aşırı gerilim/düşük gerilim koruması (VDD OVP/UVLO), VBT düşük gerilim koruması (VBT UVP), AC aşırı gerilim ve giriş düşük gerilim koruması (LOVP & HV/BR BOP), aşırı yük koruması (OLP) ) ve rezonatör aşırı akım koruması (CBC OCP / SOCP), Çıkış aşırı akım koruması (OCP), kapasitans bölgesi koruması, SEL pimi kısa devre koruması, aşırı ısınma koruması (OTP).

Ana özellik

• Yüksek hassasiyetli VCO kontrolü

• Maksimum frekansı 350kHz'i destekler

• Entegre 650V yarım köprü sürücüsü

• Entegre yüksek voltaj başlatma işlevi

• Uyarlanabilir ölü bölge zaman kontrolü

• Yazılımla önyükleme işlevi yapılandırılabilir

• Entegre AC elektrik kesintisi tespiti ve X kapasitör deşarjı

• PFC'siz tasarım uygulamalarını destekleyin

• Normal çalışma modu veya düşük bekleme modu yapılandırılabilir

• Kapsülleme tipi SOP-16

• Entegre koruma özellikleri:

• VDD aşırı gerilim/Düşük gerilim koruması (VDD OVP/UVLO)

• VBT Düşük Gerilim Koruması (VBT UVP)

• HV pin girişi Düşük gerilim koruması (HV BOP)

• BR pimi yapılandırılabilir giriş Düşük gerilim koruması (BR BOP)

• AC Aşırı Gerilim Koruması (LOVP)

• Aşırı Yük Koruması (OLP)

• Boşluk akımı Döngüsel aşırı akım koruması (CBC OCP)

• Çıkış Aşırı Akım Koruması (OCP)

• Kapasitif alan koruması

• SEL pini açık kısa devre koruması

• Aşırı ısınma koruması (OTP)

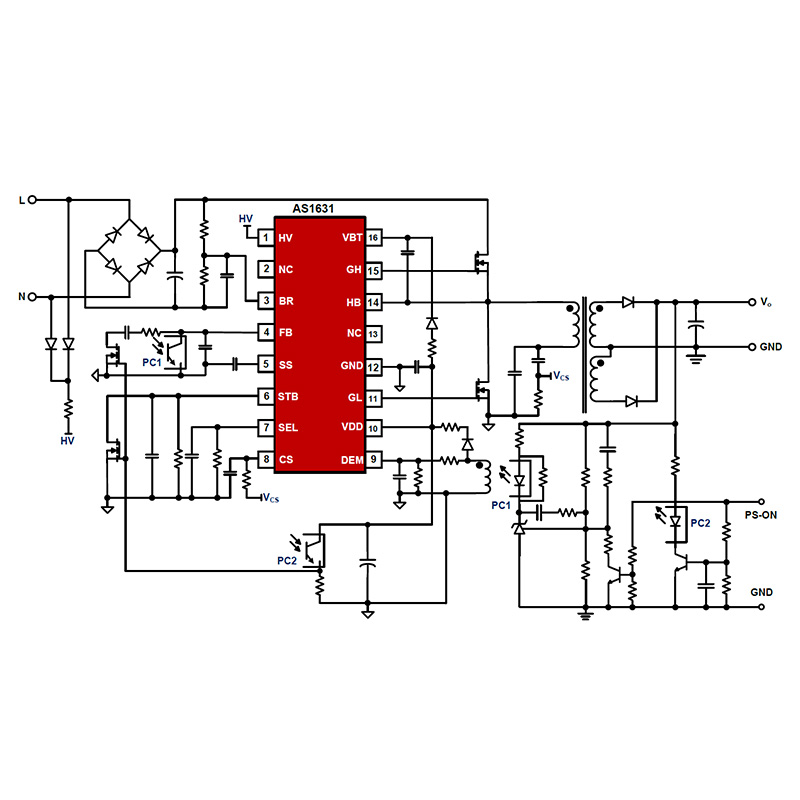

Tipik uygulama

• TV kartı güç kaynağı

• LED Uygulamaları

• Adaptör güç kaynağı

• Açık, sunucu ve diğer anahtarlamalı güç kaynağı
