KP201LGA

Entegre sabit akım fonksiyonu, çevrimdışı akım modu PWM kontrolörü

KP201LGA, çevrimdışı geri dönüş güç kaynakları için tasarlanmış yüksek performanslı bir PWM denetleyicisidir.

Evrensel birincil sabit akım kontrol teknolojisi ile entegre olan çip, sabit akım çıkışına sahip izole güç kaynağı uygulamaları için uygun olan aralıklı modu ve sürekli modu destekleyebilir.

KP201LGA, EMI performansını optimize etmek için dahili yüksek hassasiyetli 65kHz anahtarlama frekanslı osilatöre sahiptir. Çip, yeşil enerji tasarrufu modunda ve geğirme modunda çalışıyor ve bekleme modunda 75 mW'tan daha az güç tüketimi elde edebiliyor.

KP201LGA, aşağıdakiler de dahil olmak üzere eksiksiz koruma özelliklerini entegre eder: VDD düşük gerilim koruması (UVLO), VDD aşırı gerilim koruması (OVP), döngüden döngüye akım sınırlaması, kısa devre koruması (SCP), aşırı yük koruması (OLP), aşırı ısınma koruması, yumuşak başlatma, VDD kelepçeleme ve CS pin açık koruması.

Ana özellik

• Orijinal kenar sabit akım teknolojisinin aralıklı modunu, sürekli modunu destekleyebilir

• ±%5 sabit akım doğruluğu; ±%1 sabit basınç doğruluğu

• Bekleme modunda güç tüketimi <75mW

• Sabit 65kHz anahtarlama frekansı

• Yeşil güç tasarrufu modu ve hıçkırık modu çalışması

• Ultra düşük başlatma ve çalışma akımı

• EMI'yi optimize etmek için entegre titreşim fonksiyonu

• Dahili eğim dengelemeli entegre akım modu kontrolü

• Entegre hat voltajı ve endüktans dengelemeli sabit akım teknolojisi

• Kendini kurtarma moduyla entegre koruma:

• VDD Düşük Gerilim Koruması (UVLO)

• VDD Aşırı Gerilim Koruması (OVP)

• Aşırı ısınma koruması (OTP)

• Döngüden döngüye akım sınırı

• Aşırı Yük Koruması (OLP)

• Kısa Devre Koruması (SCP)

• Ön kapatma (LEB)

• CS pimi açık devre koruması

• Paket tipi SOT23-6L

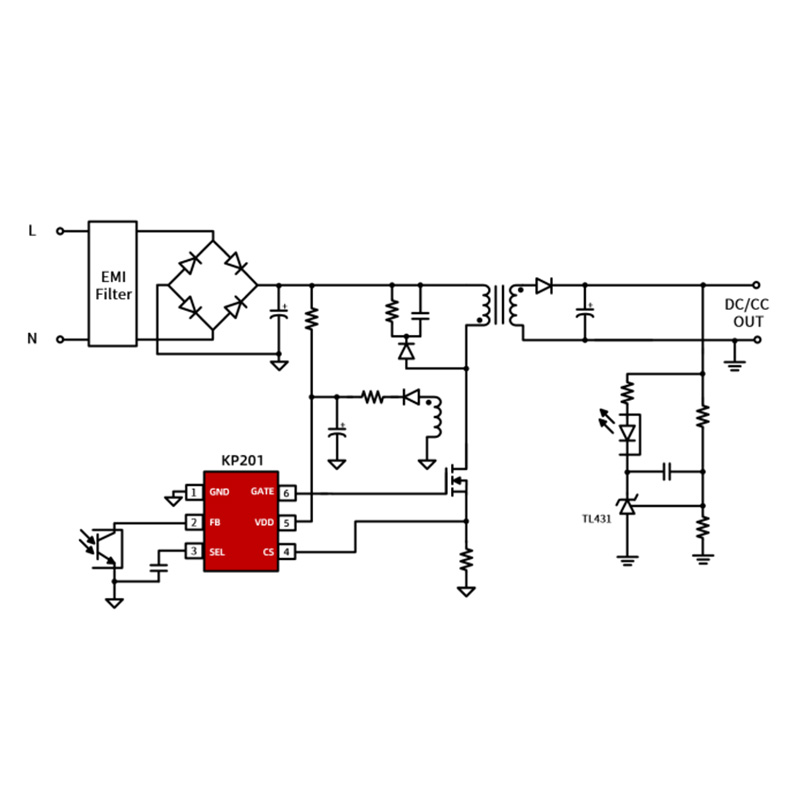

Sıradan uygulama

• Şarj cihazları ve adaptörler

• Motor sürücüsü güç kaynağı
