KP2813ASGA

Yüksek PF, düşük THD, birincil yan kontrol geri dönüş sabit voltaj kontrolörü

KP2813ASGA, yüksek güç faktörlü, düşük toplam harmonik bozulmalı, birincil yan kontrollü geri dönüş sabit voltaj kontrol cihazıdır. Çip, hızlı başlatma ve ultra düşük bekleme gereksinimlerini karşılayabilen yerleşik bir yüksek voltaj başlatma devresine sahiptir.

KP2813ASGA yarı rezonanslı çalışma modunu benimser, sistem yüksek çalışma verimliliğine sahiptir ancak aynı zamanda daha iyi EMC performansı elde edebilir. Çip, tam yük aralığı koşullarında çıkış voltajının stabilitesini sağlayabilen ve düşük bekleme kaybı gereksinimlerini karşılayabilen en düşük çalışma frekansını ayarlayabilir. KP2813A, farklı uygulamaların ihtiyaçlarını karşılamak amacıyla dinamik yük tepkisini hızlandırmak için kademe ayarlı uyarlanabilir çıkış voltajı sınırlama mekanizmasıyla donatılmıştır.

KP2813ASGA, aşağıdakiler dahil koruma özellikleriyle tamamen entegredir: VDD Düşük gerilim koruması (VDD UVLO), VDD Aşırı gerilim koruması (VDD OVP), giriş Düşük gerilim koruması (BOP), çıkış Aşırı gerilim koruması (OVP), çıkış Düşük gerilim koruması (UVP), çevrim akımı Limiti (OCP), Anormal Aşırı Akım Koruması (AOCP), Aşırı Yük Koruması (OLP), Kısa Devre Koruması (SCP), Dahili Aşırı Isınma Koruması (OTP), Ön Kapatma (LEB), vb.

Ana özellik

• Yarı rezonans modunda yüksek verimlilik

• Tam voltaj güç faktörü >0,95, THD<%8

• Kademeli harmonikler IEC61000-3-2 Sınıf C'ye uygundur

• Dahili yüksek voltajlı başlatma devresi, sistem başlatma süresi <300ms

• Çıkış sabit basınç doğruluğu < ±%3

• Çıkış hızlı dinamik ayar fonksiyonu

• Ultra düşük başlatma ve çalışma akımı, bekleme durumunda güç tüketimi <50mW

• Kapsülleme tipi SOP-8

• Entegre koruma özellikleri:

• VDD aşırı gerilim/Düşük gerilim koruması (VDD OVP/UVLO)

• Çıkış Aşırı Gerilim koruması (OVP)

• Giriş Düşük Gerilim Koruması (BOP)

• Aşırı ısınma koruması (OTP)

• Haftalık Vadeli Akım koruması (OCP/AOCP)

Çıkış Kısa Devre Koruması (SCP)

• Aşırı Yük Koruması (OLP)

• Ön kapatma (LEB)

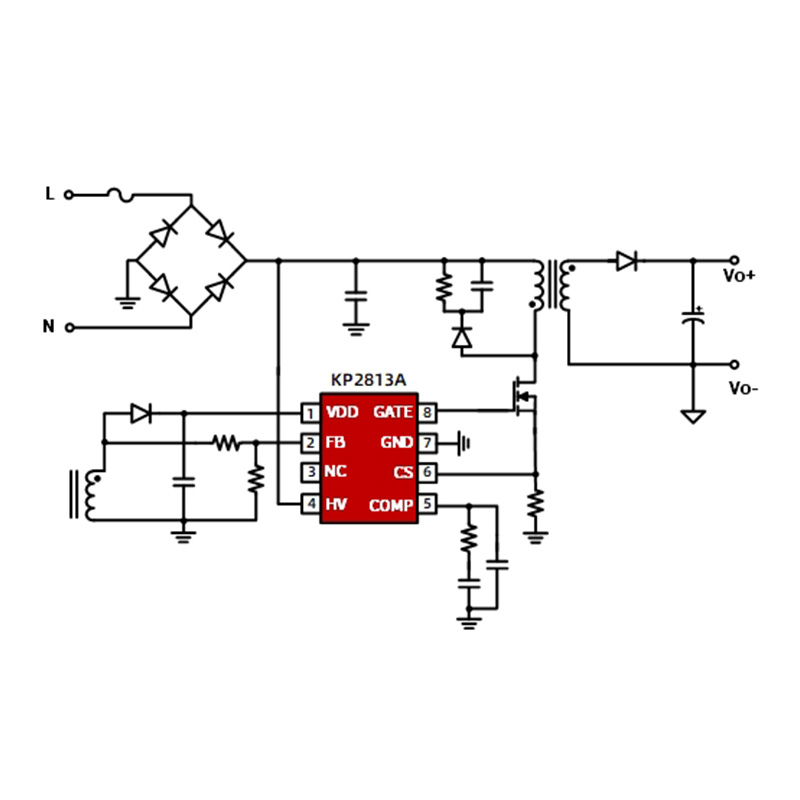

Tipik uygulama

• Akıllı aydınlatma, peyzaj aydınlatması

• Sabit voltajlı harici güç kaynağı
