KP311ALGA

Yüksek performanslı, düşük maliyetli çevrimdışı PWM güç anahtarı

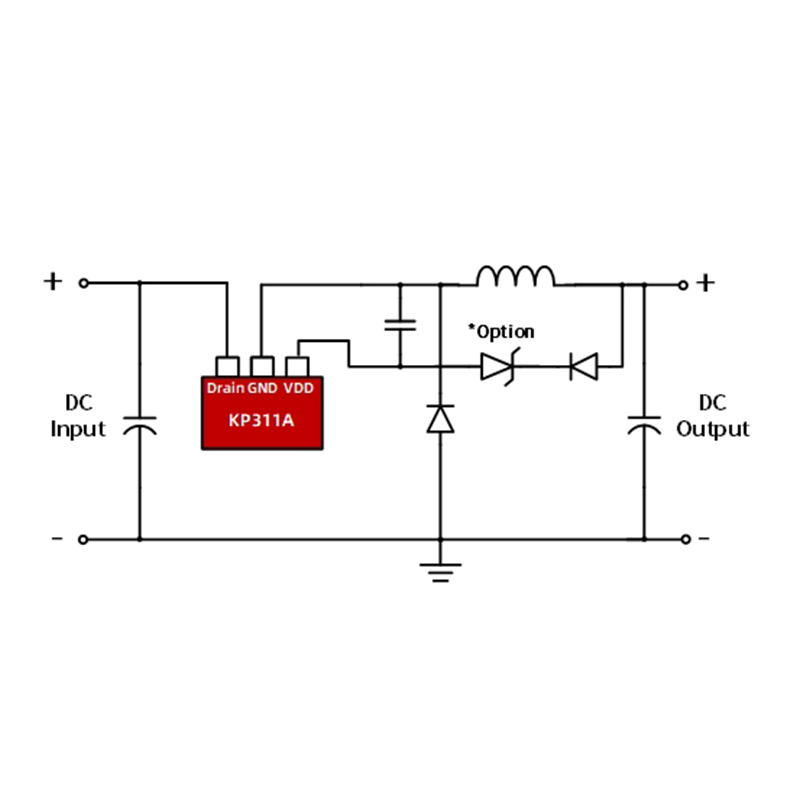

KP311ALGA, azaltma ve azaltma devreleri için yalıtımsız, yüksek düzeyde entegre ve düşük maliyetli bir PWM güç anahtarıdır.

KP311ALGA, 500V yüksek voltajlı MOSFET'leri ve aynı plaka üzerinde anahtarlamalı tepe akım modu kontrolüne sahip bir denetleyiciyi entegre eden yüksek voltajlı tek plaka işlemini kullanır. Tam voltaj giriş aralığında yüksek hassasiyetli 5V varsayılan çıkış garanti edilir. Çipte, çipin minimum Toff süresi, çıkış gücünün sağlanması koşuluyla EMI etkisini optimize eden tamponlama işleviyle 32μs'de sabitlenmiştir. Aynı zamanda çip, bekleme modunda 50mW'ın altında güç tüketimini kolaylıkla elde edebilecek şekilde ağır ve ağır yük modunda tasarlanmıştır.

KP311ALGA tam koruma fonksiyonlarını entegre eder: VDD düşük gerilim koruması, döngüden döngüye akım sınırı, anormal aşırı akım koruması, aşırı ısınma koruması, aşırı yük koruması ve kısa devre koruması.

Ana özellik

• Yüksek hassasiyetli 5V varsayılan çıkış

• Entegre 500V yüksek gerilim MOSFET ve yüksek gerilim başlatma devresi

• Entegre örnekleme direnci, düşük sistem maliyeti

• Ultra düşük voltaj girişi (12V'den fazla) uygulamalarını destekler

• Destekleme ve kaldırma devresi

• Anahtarlama tepe akımı modu kontrolü

• 50 mW'tan az ultra düşük bekleme güç tüketimi

• Ultra düşük çalışma akımı, küçük VDD kapasitansını destekler

• Entegre yumuşak başlatma devresi

• Entegre koruma özellikleri:

• Aşırı Yük Koruması (OLP)

• Aşırı ısınma koruması (OTP)

• Döngü Akım Sınırı (OCP)

• Anormal Aşırı Akım Koruması (AOCP)

• Ön kapatma (LEB)

• VDD düşük gerilim koruması

• Paket SOT23-3

Sıradan uygulama

• Küçük ev aletleri için güç kaynağı

• Yardımcı güç kaynağı
