KP2801SGA

Yüksek performanslı, yarı rezonans yükseltici tip sabit voltajlı güç faktörü düzeltme kontrolörü

KP2801SGA, yüksek performanslı, yarı rezonanslı (QR) Boost tipi (Boost) sabit voltajlı güç faktörü düzeltme (PFC) kontrol cihazıdır. Çip uyarlanabilir bir şekilde kritik açık modda (CRM) ve süreksiz açık modda (DCM) çalışır. Çip CRM'de çalışırken tam yük; Yük azaldığında çip DCM'de çalışır ve sistem verimliliğini artırmak için çalışma frekansı azaltılır. CRM/DCM kontrol algoritmasını ve giriş hattı voltajı ileri besleme kompanzasyonunu optimize ederek çip, DCM'de çalışsa bile kolayca yüksek güç faktörü (PF) ve düşük giriş harmonikleri (THD) performansına ulaşabilir. Ayrıca çip, Burst modu aracılığıyla hafif yük verimliliğini daha da artırıyor ve sistem bekleme kaybını büyük ölçüde azaltıyor.

KP2801SGA Dahili yüksek gerilim başlatma ve güç kaynağı devresi, harici güç kaynağı olmadan hızlı başlatma ve güç işlevi sağlayabilir. Ayrıca, yardımcı sargılar olmadan mıknatıslığı giderme algılama teknolojisi, sistem tasarımını basitleştirir ve üretim maliyetlerini azaltır.

KP2801SGA, aşağıdakiler dahil koruma özellikleriyle tamamen entegredir: VDD Düşük Gerilim Koruması (UVLO), VDD Aşırı Gerilim Koruması (VDD OVP), Giriş Düşük Gerilim koruması (BOP), Çıkış Düşük Gerilim koruması (UVP), iki aşamalı Çıkış Aşırı Gerilim koruması (OVP), Döngü Döngü Akım Limiti (OCP), Anormal Aşırı Akım Koruması (AOCP), Aşırı Isınma Koruması (OTP) Ve pin açık kısa devre koruması.

Ana özellik

• Dahili 700V yüksek voltajlı güç kaynağı devresi, başlatma süresi <200ms

• Hafif yük verimliliği optimizasyonu ve bekleme kaybı optimizasyonu

• Güç faktörü >0,95, THD<%8

• Hafif yük THD optimizasyonu

• Dinamik performans optimizasyonu

• Tek sargı endüktansını destekleyin

• Dahili ±%2 (@Tj=25°C) sabit voltaj referans voltajı

• Kapsülleme tipi SOP-8

• Dahili koruma fonksiyonları:

• VDD aşırı gerilim/Düşük gerilim koruması (VDD OVP/UVLO)

• Giriş Düşük Gerilim Koruması (BOP)

• Çıkış Düşük Gerilim koruması (UVP)

• İki aşamalı çıkış Aşırı Gerilim Koruması (OVP)

• Döngü Akım Sınırı (OCP)

• Anormal Aşırı Akım Koruması (AOCP)

• Aşırı ısınma koruması (OTP)

• Pim açık kısa devre koruması

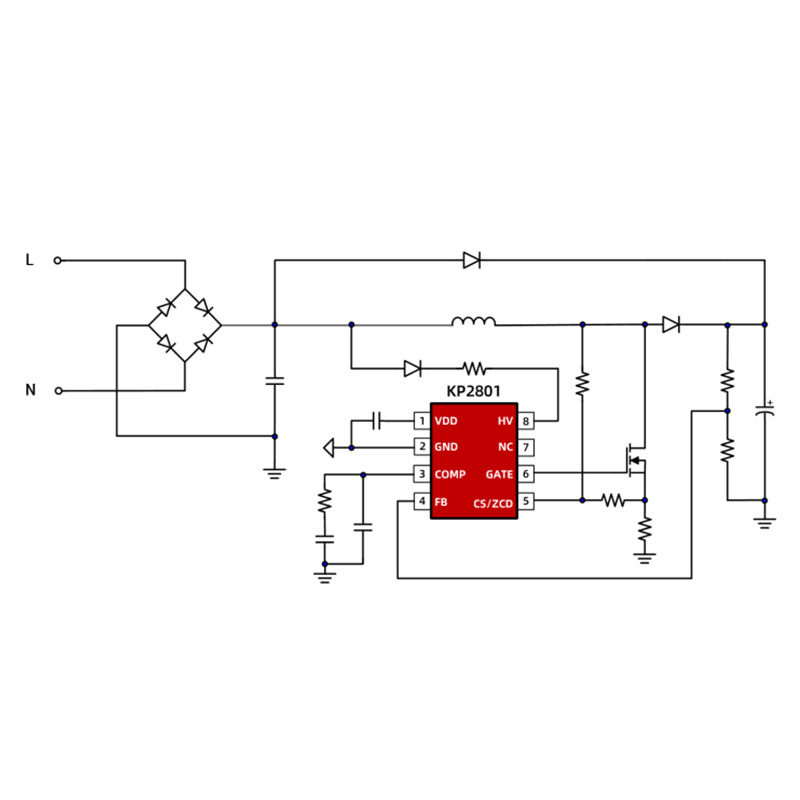

Tipik uygulama

• LED aydınlatma güç kaynağı ve adaptör güç kaynağı
