KP1511SPA

Yüksek performanslı, kritik mod destekli PFC sabit voltaj kontrol cihazı

KP1511SPA, son derece entegre bir kademeli PFC sabit voltaj kontrol cihazıdır; çip, yüksek güç faktörü, ultra düşük harmonik bozulma ve yüksek verimlilik gereksinimlerini karşılamak için aktif güç faktörü düzeltme kontrol teknolojisi ile birleştirilmiş, yarı rezonanslı bir çalışma modunu benimser.

KP1511SPA dahili entegre manyetiklik giderme sinyali algılama teknolojisi, entegre 650V yüksek voltaj başlatma ve güç kaynağı devresi, yardımcı sargı algılama manyetikliği giderme ve güç kaynağı yok, yalnızca birkaç çevresel cihaz, sistem tasarımını ve üretim maliyetlerini büyük ölçüde basitleştiriyor.

KP1511SPA, sistemin emniyetli ve güvenilir şekilde çalışmasını sağlamak için eksiksiz koruma fonksiyonlarını entegre eder, örneğin: VDD düşük gerilim koruma fonksiyonu (UVLO), çevrim akımı limiti (OCP), aşırı ısınma koruması (OTP), çıkış aşırı gerilim koruması (OVP), çıkış düşük gerilim koruması ( UVP), vb.

Ana özellik

• Yarı rezonans modunda yüksek verimlilik

• Yardımcı sargı tasarımını desteklemez

• Entegre 650V yüksek gerilim başlatma ve güç kaynağı devresi

• Tek kademeli aktif güç faktörü düzeltme teknolojisi

• Tam voltaj güç faktörü >0,9, THD<%10

• Sistem başlatma süresi <200ms

• Yüksek hassasiyetli sabit basınç kontrolü

• Ultra düşük çalışma akımı

• Mükemmel hat voltajı ve yük ayarı

• Dahili koruma fonksiyonları:

Çıkış Aşırı Gerilim koruması (OVP)

• Çıkış Düşük Gerilim koruması (UVP)

• Döngü Akım Sınırı (OCP)

• Ön kapatma (LEB)

• Aşırı ısınma koruması (OTP)

• Kapsülleme tipi SOP-8

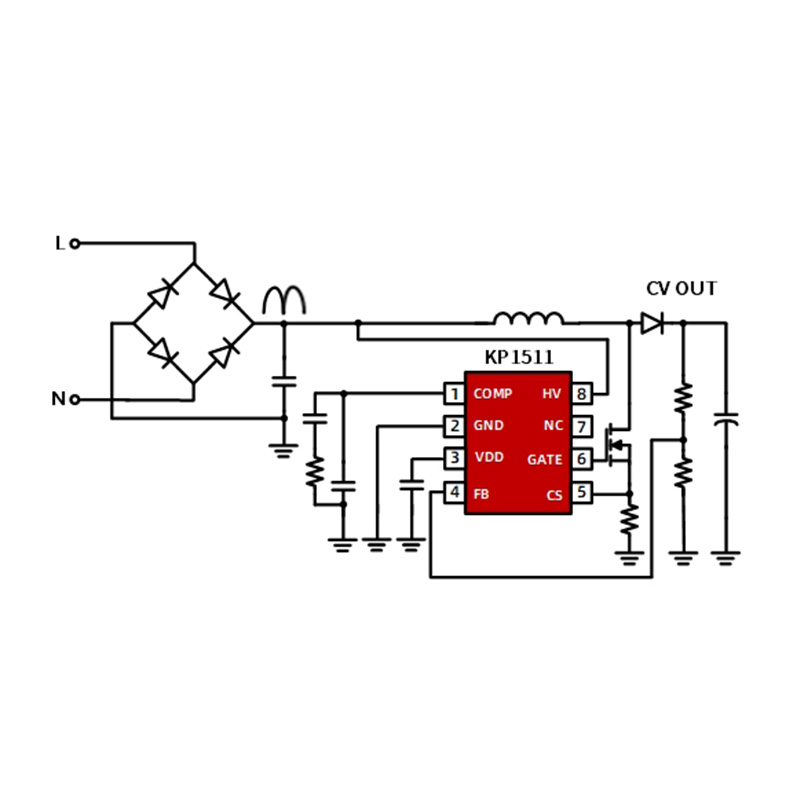

Tipik uygulama

• Yüksek güçlü PFC uygulamaları
