AS2780

Yüksek PF, düşük THD, birincil yan kontrollü yarı rezonans geri dönüşlü sabit voltaj kontrolörü

AS2780, yüksek güç faktörü, düşük toplam harmonik bozulma ve birincil yan kontrolü olan sabit voltajlı bir çıkış kontrol cihazıdır. Çip, hızlı başlatma ve ultra düşük bekleme gereksinimlerini karşılayabilen yerleşik bir yüksek voltaj başlatma devresine sahiptir.

AS2780 yarı rezonans çalışma modunu benimser, sistem yüksek çalışma verimliliğine sahiptir ancak aynı zamanda daha iyi EMC performansı elde edebilir. Çip, sistemin çıkış voltajının hafif sözde yük koşulları altında kaymamasını sağlayan ve düşük bekleme kaybı gereksinimlerini karşılayan en düşük çalışma frekansını ayarlayabilir.

KP2813 yerleşik uyarlanabilir çıkış voltajı sınırlama mekanizması, farklı uygulama ihtiyaçlarını karşılamak için yük dinamik yanıtını hızlandırır. AS2780, aşağıdakiler dahil koruma özellikleriyle tamamen entegredir: VDD Düşük gerilim koruması (VDD UVLO), VDD Aşırı gerilim koruması (VDD OVP), giriş Düşük gerilim koruması (BOP), çıkış Aşırı gerilim koruması (OVP), çıkış Düşük gerilim koruması (UVP), çevrim akımı Limit (OCP), Anormal Aşırı Akım Koruması (AOCP), Aşırı Yük Koruması (OLP), Kısa Devre Koruması (SCP), Dahili Aşırı Isınma Koruması (OTP), Ön Kapatma (LEB), vb.

Ana özellik

• Yarı rezonans modunda yüksek verimlilik

• Tam voltaj güç faktörü >0,95, THD<%10

• Kademeli harmonikler IEC61000-3-2 Sınıf C'yi karşılar

• Dahili hızlı yumuşak başlatma, sistem başlatma süresi <500ms

• Çıkış sabit basınç doğruluğu ±%3

• Entegre 650V yüksek gerilim başlatma ve güç kaynağı devresi

• Ultra düşük başlatma ve çalışma akımı, bekleme durumunda güç tüketimi <50mW

• Kapsülleme tipi SOP-8

• Entegre koruma özellikleri:

• VDD aşırı gerilim/Düşük gerilim koruması (VDD OVP/UVLO)

• Çıkış Aşırı Gerilim koruması (OVP)

• Giriş Düşük Gerilim Koruması (BOP)

• Aşırı ısınma koruması (OTP)

• Haftalık Vadeli Akım koruması (OCP/AOCP)

• Çıkış Kısa Devre Koruması (SCP)

• Aşırı Yük Koruması (OLP)

• Ön kapatma (LEB)

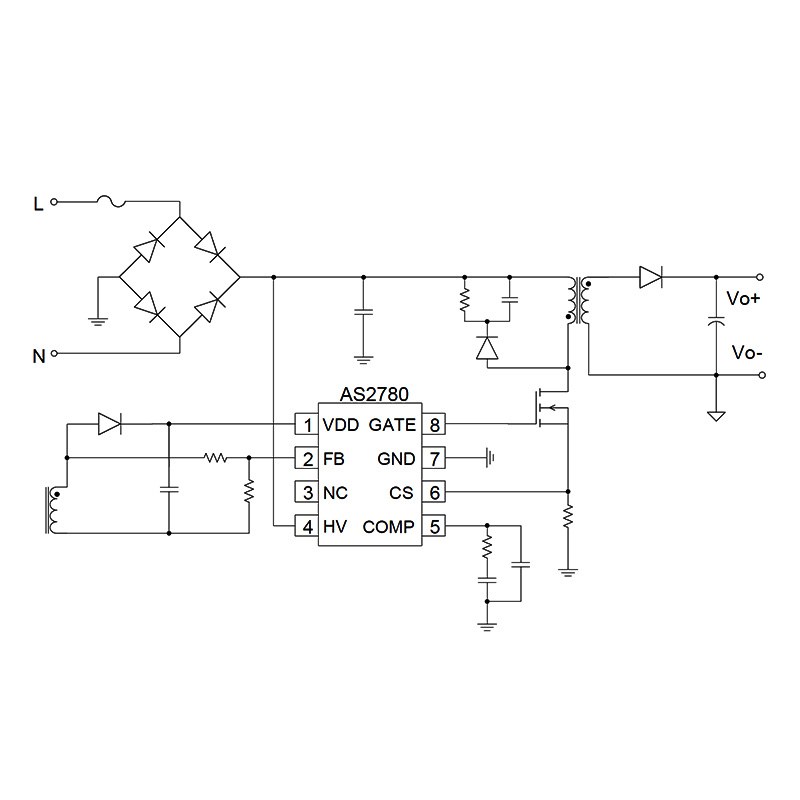

Tipik uygulama

• Akıllı aydınlatma, peyzaj aydınlatması

• Sabit voltajlı harici güç kaynağı
