CW1131

Yüksek performanslı, düşük maliyetli çevrimdışı PWM kontrol anahtarı

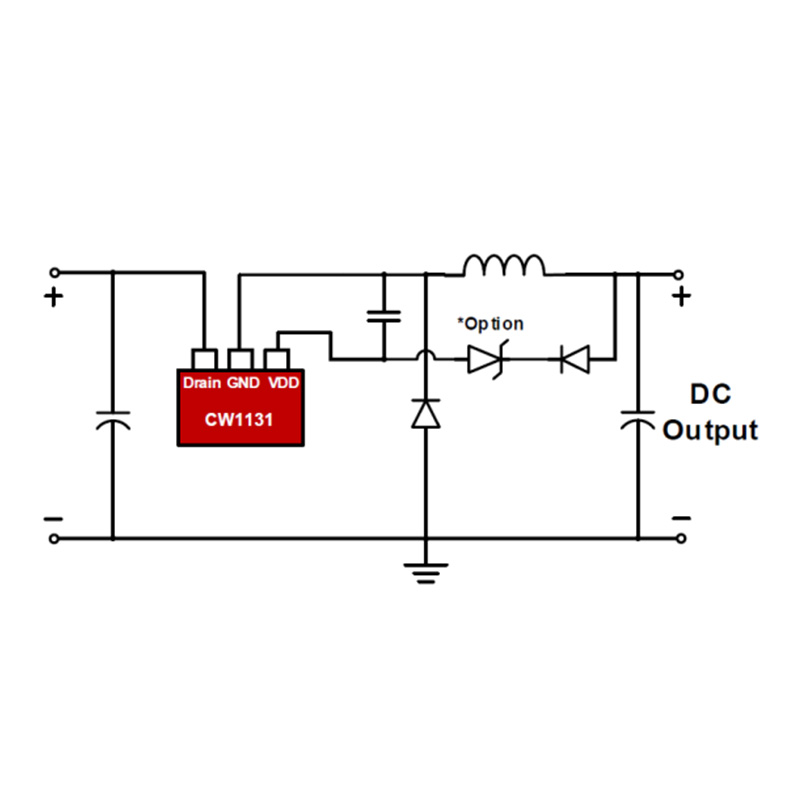

CW1131, indirme ve kaldırma devreleri için yalıtımsız, son derece entegre ve düşük maliyetli bir PWM güç anahtarıdır. CW1131, 500V yüksek voltajlı MOSFET'leri ve aynı plaka üzerinde tepe akım modunu değiştirerek kontrol edilen bir denetleyiciyi entegre eden yüksek voltajlı tek plaka işlemini kullanır. Tam voltaj giriş aralığında yüksek hassasiyetli 5V varsayılan çıkış garanti edilir.

Çipin içinde, çipin minimum Toff süresi 32us'ta sabitlenmiştir ve çıkış gücünün sağlanması koşuluyla EMI etkisini optimize eden bir tamponlama fonksiyonu bulunmaktadır. Aynı zamanda çip, bekleme modunda 50mW'ın altında güç tüketimini kolaylıkla elde edebilecek şekilde ağır ve ağır yük modunda tasarlanmıştır. CW1131 tam koruma fonksiyonlarını entegre eder: VDD düşük gerilim koruması, döngüden döngüye akım sınırı, anormal aşırı akım koruması, aşırı ısınma koruması, aşırı yük koruması ve kısa devre koruması.

Ana özellik

• Yüksek hassasiyetli 5V varsayılan çıkış

• Entegre 500V yüksek gerilim MOSFET ve yüksek gerilim başlatma devresi

• Entegre örnekleme direnci, düşük sistem maliyeti

• Ultra düşük voltaj girişi (15V'den fazla) uygulamalarını destekler

• düşürme ve azaltma devrelerini destekler

• tepe akım modu kontrolünü değiştirme

• 50 mW'tan az ultra düşük bekleme güç tüketimi

• Ultra düşük çalışma akımı, küçük VDD kapasitörünü destekler

• Entegre yumuşak başlatma devresi

• Entegre koruma özellikleri:

• Aşırı Yük Koruması (OLP)

• Aşırı Isınma Koruması (OTP)

• Döngü Döngü Akım Sınırı (OCP)

• Anormal Aşırı Akım Koruması (AOCP)

• Ön kapatma (LEB)

• VDD Düşük Gerilim koruması

• Paket SOT23-3L
