KP15052SPA

Yüksek performanslı, düşük maliyetli çevrimdışı PWM kontrol güç anahtarı

KP15052SPA serisi, basit çevresel devrelere ve daha az bileşene sahip, çevrimdışı düşük güçlü kademeli azaltma uygulamaları için yüksek performanslı, düşük maliyetli, PWM kontrollü bir güç anahtarıdır. Aynı zamanda, yerleşik yüksek voltajlı MOSFET'ler sistemin dalgalanma toleransını artırabilir.

Geleneksel PWM kontrol cihazlarından farklı olarak KP15052SPA'nın sabit saat sürücülü MOSFET'leri yoktur ve sistemin anahtarlama frekansı yüke göre otomatik olarak ayarlanabilir. Aynı zamanda çip, çevresel devre tasarımını etkili bir şekilde basitleştiren, doğrusal ayar oranını ve yük ayar oranını geliştiren ve sistem çalışmasındaki duyulabilir gürültüyü ortadan kaldıran çok modlu PWM kontrol teknolojisini benimser. Ek olarak, dahili tepe akım algılama eşiği, gerçek yük durumuna göre otomatik olarak ayarlanabilir; bu, yüksüz durumda bekleme güç tüketimini etkili bir şekilde azaltabilir.

KP15052SPA, tam koruma fonksiyonlarını kendi kendini kurtarma ile entegre eder: VDD düşük gerilim koruması, döngüsel akım limiti, çıkış aşırı gerilim koruması, aşırı ısınma koruması, aşırı yük koruması ve VDD aşırı gerilim koruması.

Ana özellik

• Entegre 500V yüksek gerilim MOSFET ve yüksek gerilim başlatma devresi

• Hafif yük gürültüsünü optimize edin ve sistemin parazit önleme yeteneğini geliştirin

• Çok modlu kontrol, ses çalışması yok

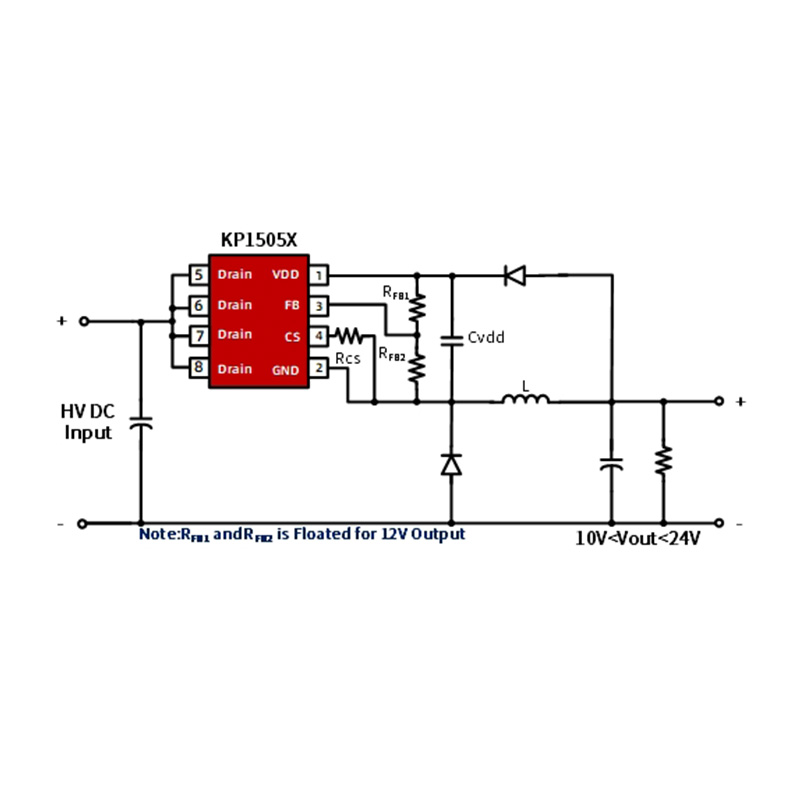

• Kademeli ve kademeli topolojiyi destekler

• Varsayılan 12V çıkış (FB ayak süspansiyonu)

• Bekleme modunda güç tüketimi <50mW

• İyi doğrusal ayar oranı ve yük ayar oranı

• Entegre yumuşak başlatma devresi

• Dahili koruma fonksiyonları:

• Aşırı Yük Koruması (OLP)

• Döngü Akım Sınırı (OCP)

• Çıkış Aşırı Gerilim koruması (OVP)

• VDD aşırı gerilim, düşük gerilim ve gerilim kelepçesi koruması

• Kapsülleme tipi SOP-8
