KP3111LGA

Yüksek performanslı, düşük maliyetli çevrimdışı PWM güç anahtarı

KP3111LGA, azaltma ve azaltma devreleri için yalıtımsız, yüksek düzeyde entegre ve düşük maliyetli bir PWM güç anahtarıdır.

KP3111LGA, 500V yüksek gerilim MOSFET'i ve aynı levhaya entegre edilmiş tepe akım modunu değiştirerek kontrol edilen bir kontrolör ile yüksek gerilimli tek levha işlemini kullanır. Tam voltaj giriş aralığında yüksek hassasiyetli 5V varsayılan çıkış garanti edilir. Çipin içinde, osilatör frekansı, çıkış gücünün sağlanması koşuluyla EMI etkisini optimize eden tamponlama fonksiyonuyla 31kHz'de sabitlenmiştir. Aynı zamanda çip, bekleme modunda 50mW'ın altında güç tüketimini kolaylıkla elde edebilecek şekilde ağır ve ağır yük modunda tasarlanmıştır.

KP3111LGA tam koruma fonksiyonlarını entegre eder: VDD düşük gerilim koruması, döngüden döngüye akım sınırı, aşırı ısınma koruması, aşırı yük koruması ve kısa devre koruması.

Ana özellik

• Yüksek hassasiyetli 5V varsayılan çıkış

• Entegre 500V yüksek gerilim MOSFET ve yüksek gerilim başlatma devresi

• Düşük sistem maliyetleri

• Destekleme ve kaldırma devresi

• Anahtarlama tepe akımı modu kontrolü

• 50 mW'tan az ultra düşük bekleme güç tüketimi

• Ultra düşük çalışma akımı, küçük VDD kapasitansını destekler

• Bükülme fonksiyonlu entegre 31KHz osilatör

• Entegre yumuşak başlatma devresi

• Entegre koruma özellikleri:

• Aşırı Yük Koruması (OLP)

• Aşırı ısınma koruması (OTP)

• Döngü Akım Sınırı (OCP)

• Ön kapatma (LEB)

• VDD düşük gerilim koruması

• SOP-8, TO-92 ve SOT23-3L paket tipleri

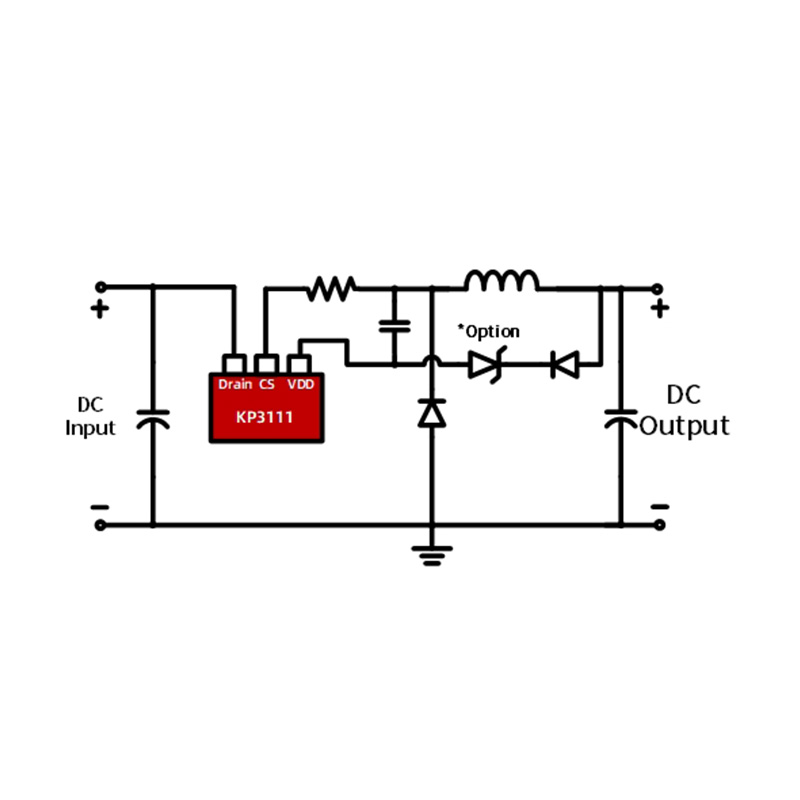

Tipik uygulama

• Küçük ev aletleri için güç kaynağı

• Yardımcı güç kaynağı
