KP3310

Çevrimdışı, indüktörsüz AC girişli doğrusal regülatör

KP3310, kompakt endüktans içermeyen tasarıma sahip çevrimdışı bir doğrusal regülatördür. SEL pin direncini ayarlayarak KP3310, 5V/3.3V/2.7V üç vitesli çıkış voltajı elde edebilir. KP3310, ofset güç kaynağı için basit ve güvenilir bir çevrimdışı güç kaynağı çözümüdür.

KP3310, 650V güç MOSFET'i, başlatma kontrol devresini, VDD voltaj kontrol devresini, AC sinyal senkron algılama devresini, düşük voltaj farkı regülatörünü vb. Entegre eder. Çip, sistem kaybını azaltmak, sistem verimliliğini artırmak ve etkili bir şekilde AC enerji girişini akıllıca kontrol eder. sistem bekleme süresini azaltın.

KP3310, tam koruma işlevlerini kendi kendini kurtarma işleviyle birleştirir: VDD düşük gerilim koruması, VDD aşırı gerilim koruması, çıkış aşırı yük koruması, çıkış düşük gerilim koruması, yıldırım dalgalanma koruması ve dahili aşırı sıcaklık koruması.

Ana özellik

• Yüksek hassasiyetli çıkış voltajı: %2

• Çıkış ayarlanabilir: 5V/3,3V/2,7V

• Verimliliği artırmak için kontrol modunu optimize edin

• Geniş giriş voltajı aralığı: 80~305VAC

• Güç endüktansı gerekmez

• Yüksek gerilim kapasitörüne gerek yoktur

• Daha az cihaz, düşük maliyet

• Hızlı dinamik yanıt

• Çıkış kısa devre koruması

• Çıkış düşük gerilim koruması

• Çıkış aşırı yük koruması

• Dahili aşırı ısınma koruması

• Paket tipi SOP-8, DIP-8

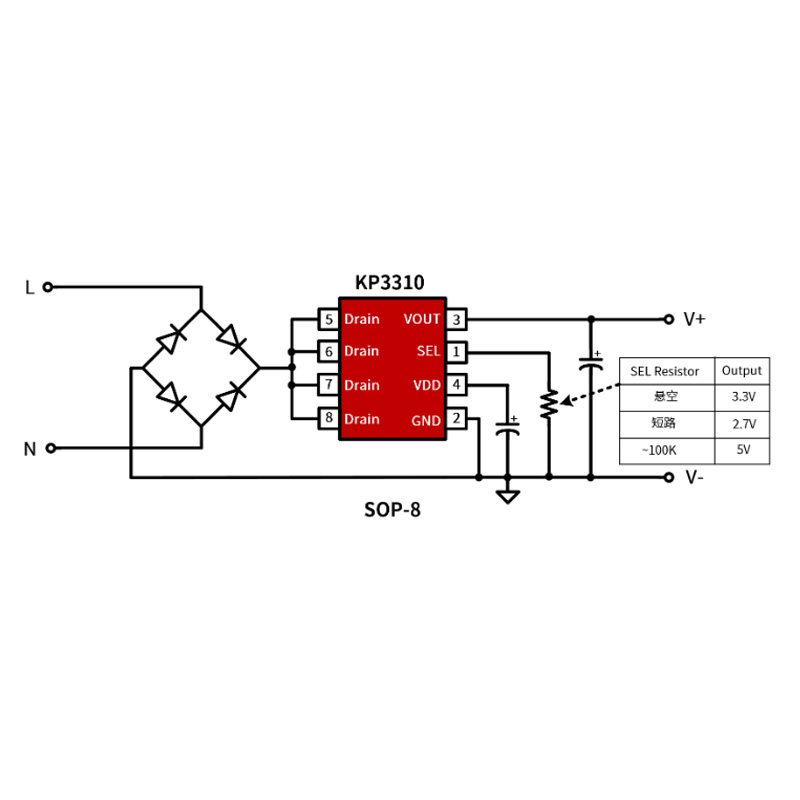

Tipik uygulama

• Küçük ev aletleri için güç kaynağı

• Duvar anahtarları ve dimmerler
