KP35026VGA

Düşük maliyetli, hızlı dinamik tepkili çevrimdışı PWM kontrol güç anahtarı

KP35026VGA, basit çevresel devrelere ve az sayıda bileşene sahip, 3,3V ile çalışan uygulamalar için yüksek performanslı ve düşük maliyetli bir PWM kontrollü güç anahtarıdır. Aynı zamanda, IC yerleşik yüksek voltajlı MOSFET'ler sistemin dalgalanma toleransını artırabilir.

Geleneksel PWM kontrol cihazlarından farklı olarak KP35026VGA'nın sabit saat sürücülü MOSFET'leri yoktur ve sistemin anahtarlama frekansı, yük değişimine göre otomatik olarak ayarlanabilir. Çip, dinamik yanıt yeteneğini etkili bir şekilde geliştiren, doğrusal ayar oranını ve yük ayar oranını optimize eden ve sistemdeki duyulabilir gürültüyü önemli ölçüde azaltan çok modlu PWM kontrol teknolojisini ve dinamik yanıt optimizasyon devresini benimser. Ek olarak, dahili tepe akım algılama eşiği, gerçek yük durumuna göre otomatik olarak ayarlanabilir; bu, yüksüz durumda bekleme güç tüketimini etkili bir şekilde azaltabilir.

KP35026VGA, kendi kendini kurtarma ile eksiksiz koruma özelliklerini birleştirir: VDD düşük gerilim koruması, çıkış aşırı gerilim koruması, döngü döngü akım sınırı, anormal aşırı akım koruması, aşırı ısınma koruması ve aşırı yük koruması.

Ana özellik

• Sabit çıkış 3,3V

• WIFI güç kaynağının gereksinimlerini karşılamak için hızlı dinamik yanıt

• Yüksüz beklemede güç tüketimi 20 mW'tan az

• Entegre sürekli akım diyotu

• Entegre 500V yüksek gerilim MOSFET ve yüksek gerilim başlatma devresi

• 45kHz'e kadar anahtarlama frekansı

• Çok modlu kontrol, ses çalışması yok

• Kademeli ve kademeli topolojiyi destekler

• İyi doğrusal ayar oranı ve yük ayar oranı

• Entegre yumuşak başlatma devresi

• Dahili koruma fonksiyonları:

• Aşırı Yük Koruması (OLP)

• Döngü Akım Sınırı (OCP)

• Anormal Aşırı Akım Koruması (AOCP)

• Çıkış Aşırı Gerilim koruması (OVP)

• Aşırı Sıcaklık Koruması (OTP)

• Kapsülleme tipi SOP-4

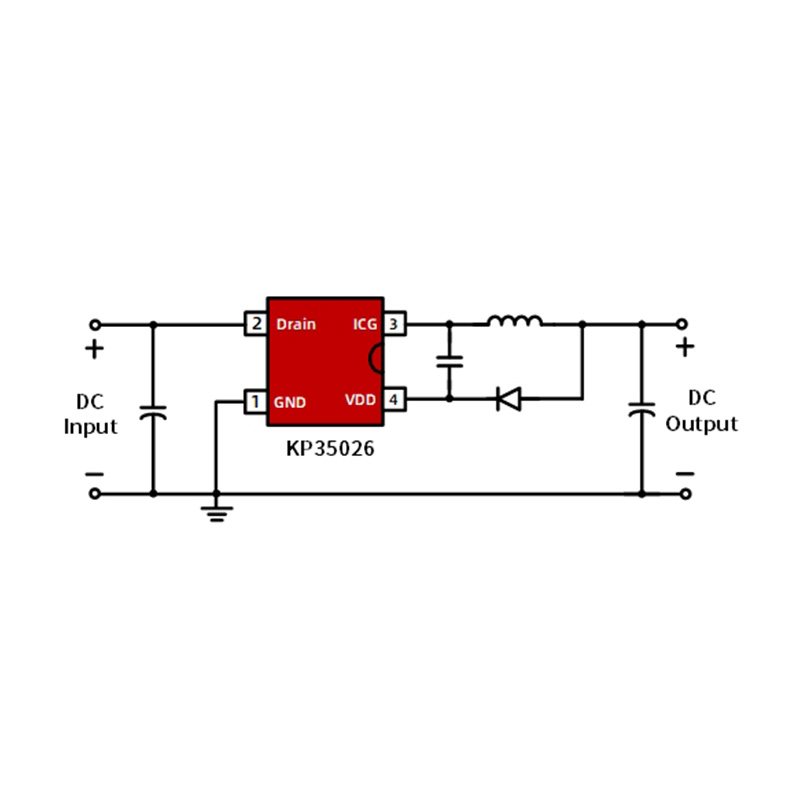

Tipik uygulama

• Akıllı aydınlatma/WIFI güç kaynağı
